La medición del viento siempre ha implicado algunas concesiones. Los anemómetros de cazoletas no pueden medir al mismo tiempo la velocidad y la dirección del viento, y dan problemas a velocidades bajas. Además, son propensos a tener problemas de funcionamiento porque contienen piezas móviles y a las inexactitudes debido al desgaste de estas piezas móviles. Mientras que los anemómetros sónicos, muchos más precisos y sin problemas los mecánicos anteriores, siempre han sido muy caros.

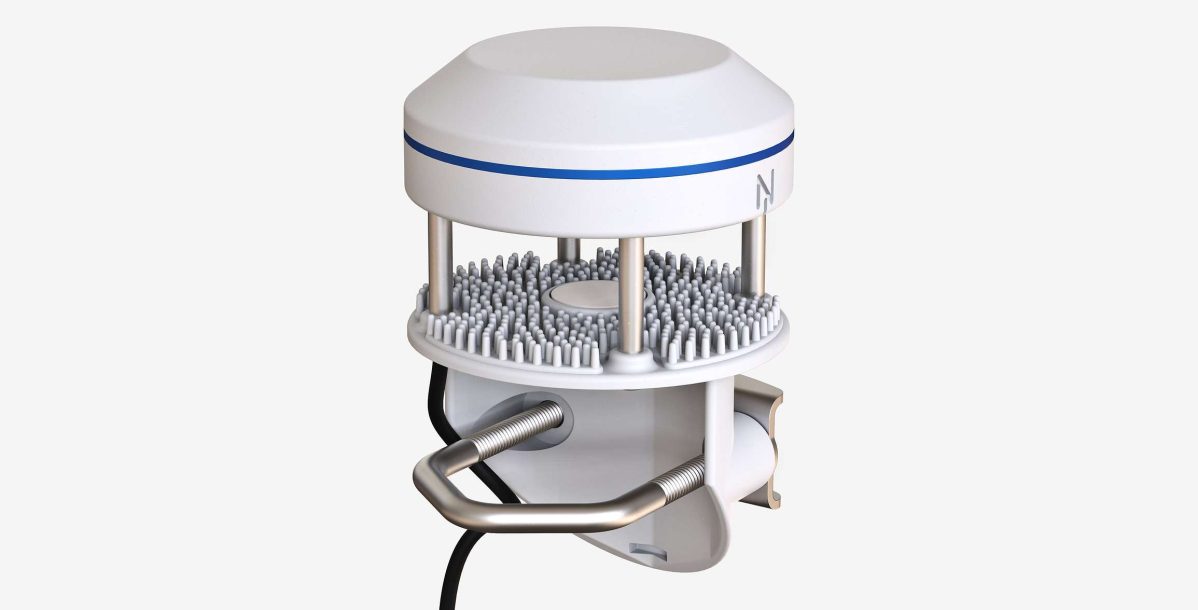

El anemómetro sónico ATMOS 22 de METER Group proporciona un perfil preciso del viento. Está diseñado para la supervisión continua de la velocidad y dirección del viento en las cubiertas vegetales. Es un anemómetro robusto, sin piezas móviles, que evita errores debidos al desgaste o a la suciedad, hace que el ATMOS 22 sea ideal para instalaciones remotas a largo plazo. diseñado para medir en las cubiertas vegetales e incluso registrar los umbrales más bajos de velocidad del viento (0 m/s) con la capacidad añadida de detectar variaciones con una resolución muy fina, 0,01 m/s.
ATMOS 22 mide la velocidad del viento el espacio abierto central del cuerpo del sensor. En la parte superior hay dos transductores enfrentados que emiten ultrasonidos. Estas señales rebotan en la placa acústica porosa y vuelven al sensor opuesto. La velocidad del sonido se ve afectada por el viento, y la velocidad del viento se calcula midiendo las diferencias en el tiempo que tarda el sonido en viajar de un sensor a otro.
Cuando está funcionando, ATMOS 22 mide la velocidad y la dirección del viento una vez cada 10 s y registra las componentes instantáneas del vector del viento. Cuando se le consulta, ATMOS 22 emite la media de las mediciones instantáneas desde la última consulta para la velocidad y dirección del viento y el valor instantáneo máximo de la velocidad del viento para la ráfaga de viento.
ATMOS 22 mide la velocidad del viento cada 10 s y guarda una media de las 10 últimas medidas. Si una medida instantánea es más de ocho veces superior a la media actual, esta medida instantánea se rechaza. Y no se registra como ráfaga máxima ni se incluye en los datos promediados a lo largo del intervalo de salida. Para los usos normales de ATMOS 22, éste es un método muy eficaz para eliminar la inexactitud.
ATMOS 22 también mide la temperatura mediante un sensor diminuto que está alojado en el interior la pequeña aguja de acero inoxidable. La velocidad del sonido depende de la temperatura, por lo que la medición de la temperatura de ATMOS 22 es importante para los cálculos de la velocidad y dirección del viento. Esta medida no debe utilizarse como una medida de la temperatura del aire.
Otras ventajas son su diseño de bajo consumo, compatible con registradores de datos alimentados por pilas y protocolo de comunicación SDI-12.
Dispone también de un sensor de inclinación que advierte al usuario de la condición de fuera de nivel.
Velocidad del viento horizontal
Dirección del viento
Para instalar el ATMOS 22 solo necesitas una llave inglesa (apertura mínima 13 mm) para enroscar los tornillos de la abrazadera al mástil o trípode que hayas elegido.
El diámetro del mástil debe estar entre 31,8 – 50,8 mm. Se pueden emplear diámetros inferiores si se dispone de arandelas (no incluidas).
Y por lo general en la mayoría de los casos se emplean mástiles que tengan una altura de 2 m del suelo. Si la altura es superior puede ser necesario cimentar el suelo
Es necesario revisar el lugar de instalación, que no haya obstáculos para el viento.
Hay que orientarlo y nivelarlo
El ATMOS 22 debe orientarse correctamente de forma manual para obtener medidas precisas de la dirección del viento. La N grabada en el lateral del instrumento debe orientarse hacia el norte verdadero (no hacia el norte magnético).
Y para nivelarlo, hay que utilizar el nivel de burbuja situado debajo de ATMOS 22.
ATMOS 22 funciona perfectamente con los dataloggers de METER Group. El anemómetro sónico también puede conectarse fácilmente a otros registradores de datos, como los de Campbell Scientific, Inc. Para obtener instrucciones detalladas sobre cómo integrar el sensor en registradores de otros fabricantes hay disponible una Guía de integración de ATMOS 22.
Los sensores ATMOS 22 requieren tensiones de excitación en el rango de 3,6 a 15,0 V CC y funcionan a un nivel de 2,8 a 5,5 V CC para la comunicación de datos. ATMOS 22 puede integrarse utilizando el protocolo protocolo SDI-12. Consulte la Guía del integrador de ATMOS 22 para obtener información detallada sobre la interconexión con sistemas de adquisición de datos. adquisición de datos.
Los sensores ATMOS 22 se suministran con un conector estéreo de 3,5 mm (Figura 1) para facilitar la conexión con los registradores METER. conexión con los registradores METER. Los sensores ATMOS 22 pueden pedirse con cables pelados y estañados para facilitar la conexión con algunos registradores de otros fabricantes (apartado 2.2.2).
