El equipo TEMPOS mide la Conductividad y Resistividad térmica de suelos, rocas, morteros, aislantes de construcción, líquidos y nanofluidos con tan solo 1 mimuto. El equipo TEMPOS es un equipo de laboratorio y campo. Tiene a su disposición varias agujas. Cada una de ellas se utiliza para medir la Conductividad y Resistividad térmica de distintos materiales:
|

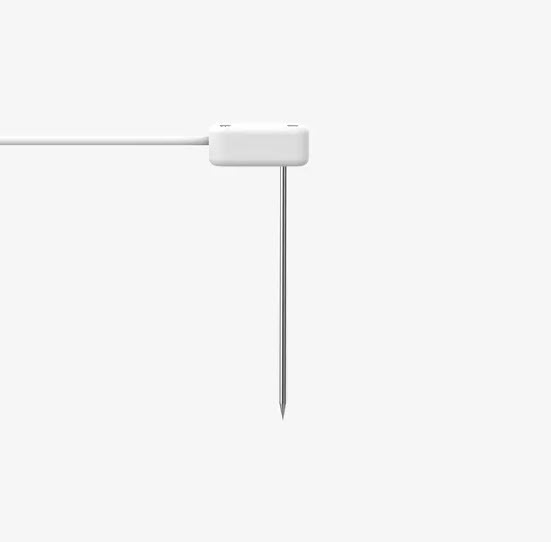

Sensor TR-3
|
|
|

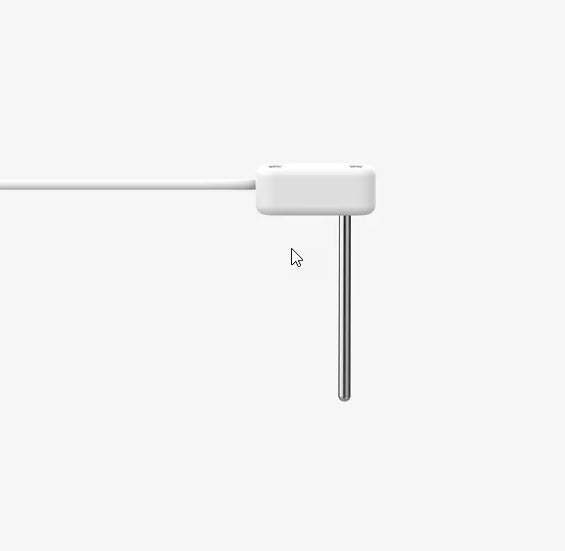

Sensor RK-3
|
|
|

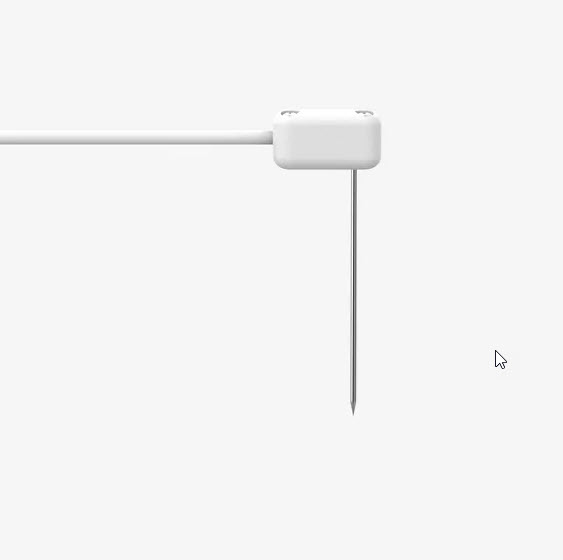

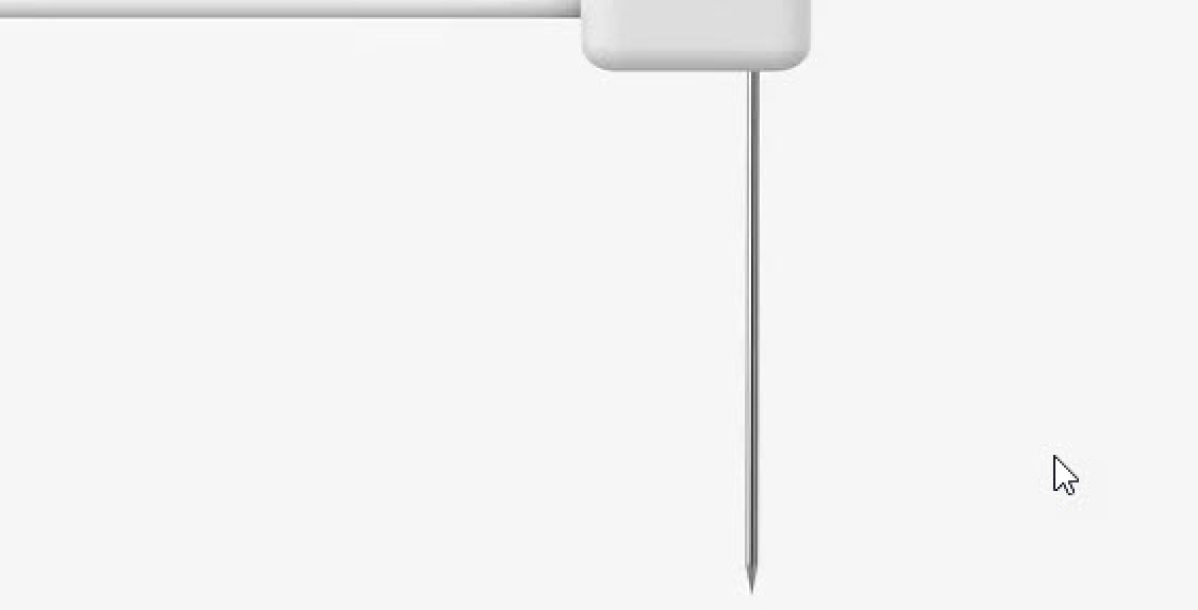

Sensor KS-3
|
|
|

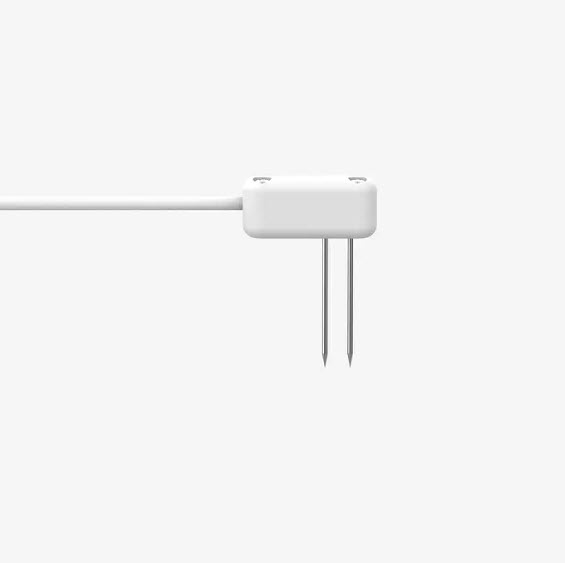

Sensor SH-3
|
|
Cuando se inicia el ensayo, la aguja del equipo TEMPOS emite pulsos de calor. El medidor TEMPOS mide el diferencial de temperatura entre la aguja y la muestra para poder calcular la Conductividad y Resistividad térmica del material. Los pulsos son lo suficientemente pequeños para que en caso de haber humedad en la muestra, por ejemplo una muestra de suelo, esta no migre y no produzca una medida de la Conductividad y Resistividad térmica errónea.
El equipo TEMPOS cúmple con los estandraes ASTM 5334 e IEE 442.
Intervalo medida: Conductividad: 0,02 – 2,00 W/(m • K)
Resistividad: 50 – 5000 °C • cm/W
Precisión: Conductividad: ±10% from 0,2–2,0 W/(m • K)
Tamaño: 1,3 mm diámetro × 60 mm longituf
Intervalo medida: Conductivitdad: 0,10 – 4,00 W/(m • K)
Resistividad: 25 – 1000 °C • cm/W
Precisión: Conductividad ±10% from 0.1–4.0 W/(m • K)
Tamaño: 2.4 mm diámetro × 100 mm longitud
Intervalo medida: Conductividad: 0,02 – 2,00 W/(m • K)
Resistividad: 50 – 5000 °C • cm/W
Difusividad: 0,10 – 1,00 mm2/s
Calor Específico: 0,50– 4,20 MJ/m3 K
Precisión: Conductividad: ±10% from 0,2–2,0 W/(m • K)
Tamaño: 1,3 mm diámetro × 30 mm longitud, 6 mm espacio entre agujas
Intervalo medida: Conductividad: 0,10 – 6,00 W/(m • K)
Resistividad: 17 – 1000 °C • cm/W
Precisión: Conductividad: ±10% from 0,1–6,0 W/(m • K)
Tamaño: 3,9 mm diámetro × 60 mm longitud
La Conductividad y Resistividad térmica dependen de mayor a menor grado de: la humedad de la muestra, compactación, temperatura y mineralogía de la muestra. En el caso de utilizar el medidor TEMPOS en un suelo, las propiedades térmicas tienen que venir acompañadas de la humedad y la compactación de la muestra. Para saber más podéis descargaros la Guía de las propiedades térmicas de METER Group.
Para iniciar una medida con el medidor TEMPOS y una de sus agujas hay que insertar la totalidad de la aguja dentro de la muestra. Posteriormente hay que esperar del orden de 2 a 5 minutos que la temperatura de la aguja y la muestra se equilibren e iniciar el ensayo.
Para realizar otra medida de un mismo punto hay que esperar que la temperatura de la aguja y muestra se equilibren. Para ello suelen ser del orden de 2 a 5 minutos.
Las medidas de las propiedades térmicas a campo se realizan en la humedad del suelo de aquél instante y con la compactación natural del suelo. En el laboratorio hay la posibilidad de medir las propiedades térmicas des del punto de saturación hasta seco residual pero con la recompactación de la muestra del suelo.
