El sensor de flujo de savia mide el movimiento de agua y solutos en las raíces, tallos y ramas de las plantas. Típicamente, el flujo de savia se mide en la sección del tronco que contiene los vasos conductores del xilema, lo que se llama albura.
El flujo de savia es sinónimo del transporte de agua, nutrientes y hormonas en el continuo suelo-planta-atmósfera. El parámetro que mide el sensor de velocidad del pulso de calor (Heat Pulse Velocity) corresponde al xilema y no al floema.
La Evapotranspiración (ET0) es uno de los parámetros más empleados en el balance hídrico. Y tiene dos componentes: la evaporación desde el suelo y la transpiración de las plantas.
La transpiración es la difusión de vapor de agua desde el interior de la hoja hacia la atmosfera y depende de la conductancia foliar al vapor de agua y de los parámetros ambientales (el Déficit de Presión de Vapor -DPV-).
La medida del flujo de savia es otra forma de evaluar la transpiración a escala de planta. Pero los sensores de flujo de savia necesitaban mantenimiento, tenían mucho cableado y su utilización era únicamente viable en ensayos controlados. No para el día a día de una explotación agrícola. Las mejoras de los sensores de flujo de savia IMPLEXX respecto a las sensores tradicionales: instalación, mantenimiento, conexiones y cableado … facilitan la medida de la transpiración de forma continua para evaluar el estado hídrico de las plantas. Pudiendo detectarse con facilidad situaciones de estrés hídrico en los cultivos.
El sensor de flujo de savia IMPLEXX ha sido diseñado por el equipo del profesor Michael Forster de la Griffith University en Australia. LabFerrer lleva varios años colaborando con el profesor M. Forster y con la empresa fabricante IMPLEXX.
Se han comparado los resultados del sensor de flujo de savia en estudios mediante lisímetros de pesada, porómetro y estimaciones de la Evapotranspiración en base a Penman-Monteith. En promedio, en ensayos con más de 19 especies y más de 130 muestras, el error de los sensores es de un 3%.
Si está interesado en tener una copia de los artículos científicos más relevantes, póngase en contacto con LabFerrer (info@lab-ferrer.com)
El sensor de flujo de savia IMPLEXX proporciona el valor calibrado del flujo de savia total del árbol (cm3/hora). Para ello, hay que especificar el diámetro de tronco y la densidad en seco de la albura (sapwood).
La señal digital del mismo sensor también proporciona el valor del contenido volumétrico de agua del tronco. Este parámetro está relacionado con el grado de estrés hídrico y las variaciones del diámetro del tronco (dendrómetro).
El sensor es del tipo HEAT PULSE VELOCITY (HPV) que utiliza el método llamado Dual Heat Pulse Method Approach (DHPMA) . Este método de medir el flujo de savia en árboles está científicamente reconocido y tiene una alta sensibilidad.
La sensibilidad del sensor de flujo de savia HPV fabricado por IMPLEXX tiene la capacidad de medir flujos inversos, durante la noche, en condiciones de muy baja transpiración y en condiciones de alta demanda evaporativa y disponibilidad de agua en el suelo.
Es la pregunta más frecuente. El diámetro mínimo de árbol tiene que ser de 10cm. En el caso de trabajar con árboles de gran diámetro se recomienda instalar más de un sensor de flujo de savia en distintas orientaciones del tronco
Con el fin de mejorar la precisión, el sensor de flujo de savia de IMPLEXX tiene 2 termistores de alta resolución para medir la temperatura a lo largo del perfil radial de la albura.
Las agujas tienen una longitud de 30mm
El sensor de flujo de savia IMPLEXX lleva incorporado un conversor de señal analógico-digital para que la señal de salida sea limpia y transformada.
Los parámetros de salida son el Flujo de savia (cm3/hora), la velocidad de la savia (cm/h), el contenido volumétrico de agua (cm3/cm3) de la albura y los valores de temperatura individuales de cada termistor.
Al ser un sensor digital-12 lleva los metadatos y de calibración guardados en el propio sensor y es mucho más fácil de integrar en cualquier datalogger o plataforma IoT.
Contacte directamente con nosotros info@lab-ferrer.com para saber qué tipo de datalogger y de sistema de alimentación necesita para su ensayo de campo.

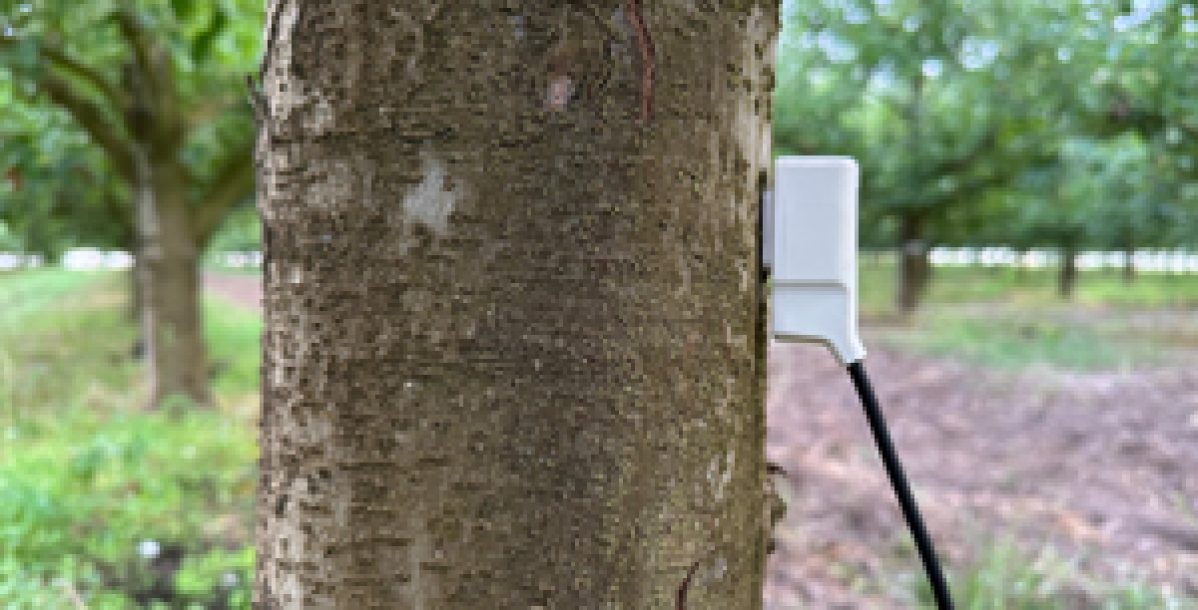

La instalación en campo del sensor de flujo de savia IMPLEXX es fácil y rápida. En LabFerrer disponemos del kit de instalación que ponemos a disposición de nuestros clientes
En un ensayo para estudiar la respuesta hídrica en viña, árboles frutales u otras especies leñosas es posible combinar distintas mediciones directas en el continuo suelo-planta-atmosfera (SPAC).
De esta manera, se tendrán datos en alta resolución temporal para estudiar el efecto sobre la transpiración de la planta y el grado de estrés hídrico según la disponibilidad de agua en la zona radicular, el tamaño de los árboles y el LAI o las condiciones climáticas.
Simplemente, instalando un perfil de sondas de potencial hídrico del suelo y una estación agro-climática compacta, junto con sensores de flujo de savia.
La dinámica diurna y estacional del flujo de savia proporciona datos para validar sensores indirectos, como el dendrómetro. El desajuste entre la absorción y la transpiración de agua es un indicador muy robusto del grado de estrés hídrico y de la respuesta fisiológica.
En el canal de youtube BIOFÍSICA AMBIENTAL está disponible el webinar impartido por el Dr Francesc Ferrer sobre cómo combinar diferentes sondas de potencial y estado hídrico de la planta.

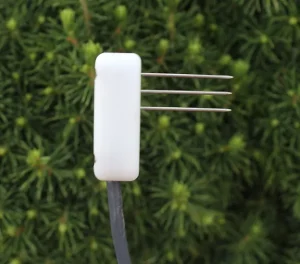

Si está familiarizado con los dataloggers Campbell Scientific hay una opción más barata pero que requiere un conocimiento profundo de la técnica y la teoría. Los sensores de flujo de savia fabricados por EAST30 SENSORS son analógicos y proporcionan las medidas directas de la temperatura del xilema en tres profundidades.
