La ATMOS 51 es un sensor diseñado para medir la evapotranspiración actual (ETa) en campo. A diferencia de otros métodos que estiman la evapotranspiración a partir de variables meteorológicas, la ATMOS 51 utiliza el método de la razón de Bowen basado en la turbulencia para determinar las pérdidas reales de agua de una superficie.
Para obtener medidas representativas, no basta con instalar el sensor y empezar a registrar datos. Escoger el punto de monitorización, la altura de instalación, la nivelación y el mantenimiento periódico son aspectos fundamentales.
En este post repasamos las principales recomendaciones para la instalación de la ATMOS 51.
¿Qué incluye la ATMOS 51?
Al recibir la ATMOS 51, en la caja hay incluidos los elementos necesarios para realizar la instalación:
- Sensor ATMOS 51.
- Manual del sensor ATMOS 51
- Guía rápida de instalación.
- Llave específica de METER para la nivelación y fijación del sensor.
Al sacar de la caja el sensor ATMOS 51 por primera vez, es importante prestar especial atención al piranómetro situado en la parte superior. Esta superficie debe mantenerse limpia y sin arañazos, ya que cualquier daño o suciedad puede afectar a las medidas de radiación.
1. Elegir correctamente el punto de instalación
La primera decisión importante es dónde instalar la ATMOS 51.
La ATMOS 51 realiza medidas que representan una superficie relativamente amplia alrededor del sensor. Por este motivo, el punto de instalación debe ser lo más representativo posible de la parcela o cultivo que queremos estudiar. Por ejemplo, si queremos medir la evapotranspiración actual de un campo de trigo, debemos instalar el sensor en una zona que represente adecuadamente las condiciones generales del cultivo.
Es recomendable evitar:
- Carreteras y caminos.
- Bordes de parcelas.
- Zonas con vegetación diferente al cultivo estudiado.
- Áreas con malas hierbas que no representen el cultivo.
- Cambios importantes de topografía.
- Zonas excesivamente próximas a otras superficies con características diferentes.
Por ejemplo, una instalación situada en la parte baja de una parcela puede estar expuesta a unas condiciones diferentes de humedad y vegetación respecto a una zona situada en la parte alta.
La regla general es sencilla: el área que “ve” el sensor debe representar el área que queremos caracterizar.
2. Instalar la ATMOS 51 a la altura adecuada
La altura del sensor respecto al cultivo es otro factor fundamental para conseguir medidas representativas. METER Group recomienda instalar la ATMOS 51 entre 1 y 2 metros por encima del dosel vegetal.
La altura debe ser suficiente para que el sensor pueda realizar correctamente sus medidas, pero sin alejarlo demasiado del cultivo.
¿Qué ocurre si instalamos el sensor demasiado bajo?
Si la ATMOS 51 queda demasiado cerca del dosel vegetal, las mediciones pueden verse afectadas y dejar de representar adecuadamente la superficie de interés.
¿Y si la instalamos demasiado alta?
Una instalación excesivamente elevada puede hacer que el área representada por las mediciones incluya superficies que no queremos estudiar. Por ejemplo, el sensor podría incorporar en su área de influencia una carretera, una zona de suelo desnudo o vegetación diferente al cultivo. Por este motivo, la altura debe seleccionarse teniendo en cuenta tanto el tamaño y características de la parcela como la altura del cultivo.
Una vez instalado el sensor, es recomendable medir físicamente la distancia entre la ATMOS 51 y la parte superior del cultivo e introducir este valor en la configuración del sistema.
3. Nivelar correctamente la ATMOS 51
La ATMOS 51 incorpora un piranómetro, por lo que es importante que el instrumento permanezca correctamente nivelado. Para ello, el sensor dispone de un nivel de burbuja en la parte inferior que permite comprobar su posición durante la instalación. Una vez colocado sobre el trípode o mástil:
- Coloque el sensor en su posición definitiva.
- Compruebe el nivel mediante la burbuja.
- Ajuste la posición hasta conseguir una correcta nivelación.

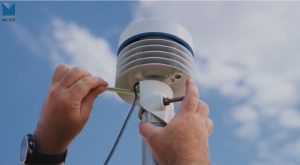

- Utilice la llave suministrada para fijar el instrumento.
- Compruebe nuevamente la nivelación después de apretarlo.
La ATMOS 51 debe mantenerse nivelada durante todo el periodo de monitorización. Por ello, también es recomendable comprobar su posición durante las visitas de mantenimiento.
4. Conectar la ATMOS 51 al datalogger ZL6
Una vez instalado y nivelado el sensor, podemos realizar la conexión con el datalogger ZL6.
La ATMOS 51 incorpora de serie un cable de extensión de 5 metros. Para realizar correctamente la conexión:
- Conecte el cable de extensión al sensor.
- Compruebe que los conectores M12 estancos quedan correctamente fijados.
- Lleve el cable hasta el datalogger.

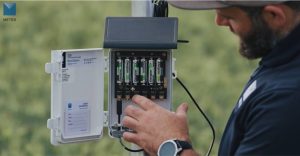

- Conecte el cable al puerto correspondiente del ZL6.
- Asegúrese de que el cable queda correctamente asentado y fijado.
No dejar los cables en el suelo
Es importante evitar que los cables queden directamente sobre el terreno. Los cables pueden sufrir daños provocados por roedores, animales o maquinaria agrícola. Una buena práctica consiste en fijarlos al mástil o al trípode mediante bridas, manteniéndolos elevados y protegidos. Además de reducir el riesgo de daños, una instalación ordenada facilita las posteriores tareas de mantenimiento.
5. Comprobar que la ATMOS 51 funciona correctamente

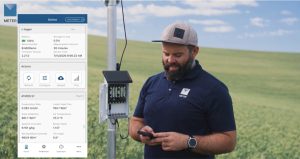

Una vez realizadas las conexiones, debemos comprobar que el sistema está registrando datos correctamente antes de irse del campo. Para ello, podemos utilizar el botón de test del ZL6 y conectarnos mediante Bluetooth utilizando la aplicación ZENTRA Utility. El datalogger debería detectar automáticamente la ATMOS 51.
Desde la aplicación podemos comprobar que:
- El sensor ha sido reconocido.
- Se están registrando datos.
- Las comunicaciones funcionan correctamente.
- El intervalo de medida está configurado según nuestras necesidades.
- La altura del sensor sobre el cultivo es la correcta.
Configurar la altura del sensor
La altura introducida en la configuración debe corresponder con la altura real de la ATMOS 51 respecto al dosel vegetal. Por ejemplo, si el sensor está instalado a 120 cm por encima del cultivo, debemos introducir este valor en la configuración. Una vez guardados los parámetros y comprobado que el sistema funciona correctamente, la instalación estará lista para comenzar la adquisición de datos.
En el siguiente vídeo podréis ver cómo se instala la ATMOS 51:
