SONDA DE HUMEDAD Y DE CONDUCTIVIDAD ELÉCTRICA DE LA SOLUCIÓN POROSA DEL SUELO

Sensor robusto para medidas precisas de la humedad, la temperatura y la Conductividad eléctrica del agua del suelo

La nueva sonda SOLYX 14 es una sonda avanzada para la monitorización simultánea de la permitividad dieléctrica, humedad y la temperatura del suelo y la conductividad eléctrica aparente y del agua de poro.

Incorpora la nueva tecnología CDX (Complex Dielectric Through Intersections), que proporciona medidas más precisas de la humedad del suelo en condiciones muy variables de salinidad, contenido de arcilla y temperatura.

La sonda SOLYX 14 mide la permitividad dieléctrica directamente con rectas de calibración más precisas y consistentes que las sondas TDR, FDR o Capacitivas.

Gracias a su diseño robusto, la sonda está pensada para monitorizaciones a largo plazo en condiciones exigentes, ofreciendo datos fiables y precisos a lo largo del tiempo.

Esta sonda es especialmente adecuada para investigación agronómica, agricultura de precisión, monitorización del agua en el suelo y gestión del riego, donde es importante conocer tanto el estado hídrico del suelo como la dinámica de sales.

Medida de la humedad del suelo, temperatura y conductividad eléctrica en un único sensor.
Tecnología CDX, que mejora la precisión en suelos con elevada salinidad.
Diseño robusto para monitorización continua en campo.
Volumen influencia 800 cm3

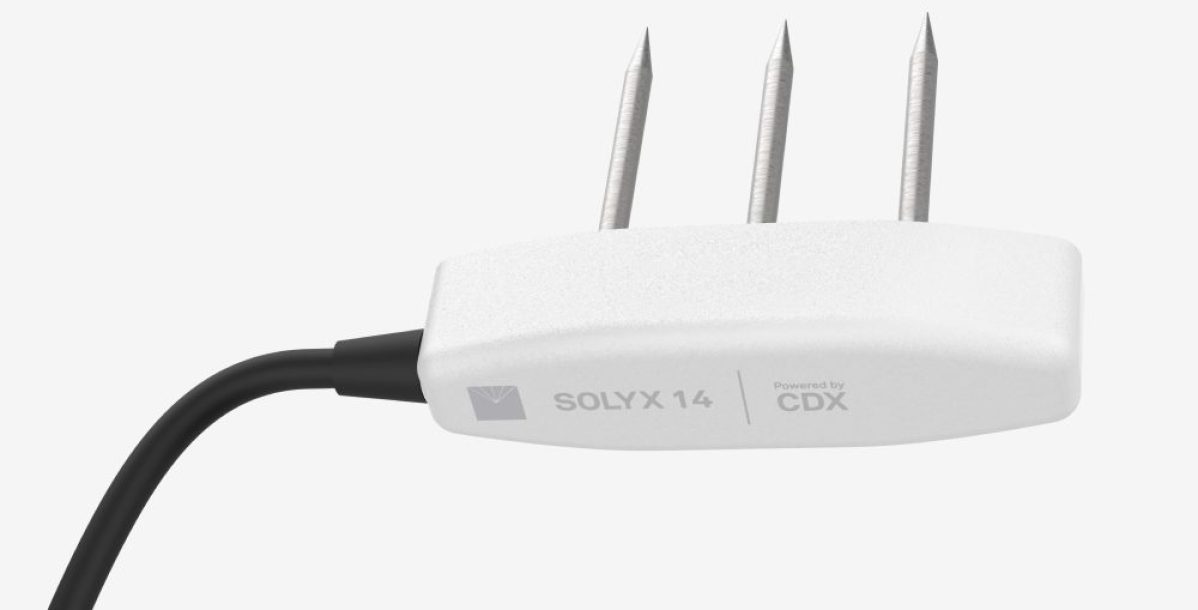

Sonda SOLYX-14

Especificaciones de medida

Contenido volumétrico de agua (VWC)

  • Intervalo: 0,00–0,72 m³/m³
    Nota: El intervalo de VWC depende del suelo en el que se haya calibrado el sensor. Una calibración personalizada permite adaptar el sensor a los intervalos requeridos para la mayoría suelos.



  • Resolución: 0,001 m³/m³



  • Precisión: ±0,03 m³/m³, Calibración específica la precisión puede ser de ±0,01 m³/m³ en cualquier medio poroso
  • Frecuencia del dieléctrico: 70 MHz
  • Volúmen de influéncia de 800 cm3

Temperatura

  • Intervalo: –40 °C a +60 °C
  • Resolución: 0,1 °C
  • Precisión: ±0,3 °C entre 0 y +60 °C, ±1 °C entre –40 y 0 °C

Nota: Es necesaro insertsar la sonda completamente en el suelo para que la medida de la temperatura sea precisa.

Conductividad eléctrica del suelo (CE)

  • Intervalo: 0–20 dS/m (conductividad aparente o bulk)
  • Resolución: 0,001 dS/m
  • Precisión: ±(5 % + 0,01 dS/m) entre 0 y 10 dS/m, ±8 % entre 10 y 20 dS/m



Especificaciones de comunicación

  • Salida: Serie DDI
  • Protocolo de comunicación: SDI-12
  • Compatibilidad con dataloggers: Dataloggers ZL6 de METER y cualquier sistema de adquisición de datos capaz de operar con una alimentación de 4,0 a 15,0 VCC y comunicación serie o SDI-12.



Tamaño de la sonda

  • Longitud: 8,9 cm
  • Anchura: 2,5 cm
  • Altura: 7,5 cm
  • Longitud de las agujas: 5,5 cm
  • Grado de protección: IP65 / IP67
  • Temperatura de funcionamiento: de –40 °C a 60 °C
  • Longitud del cable

5 m (estándar)
75 m (longitud máxima en cables personalizados)

  • Diámetro del cable: 0,54 ± 0,01 cm

Tipos de conector: Conector estéreo de 3,5 mm, Cables pelados y estañados

El volumen de influencia es de 800 cm3.

Sí se instalan de la misma manera. Podéis ver como se instalan los sensores de humedad de METER en este enlace.

https://www.youtube.com/watch?v=1ATOjmMvoyg&list=PL25Qpv6U3x3jhjN6T2cp3YgDewUsywzb5&index=5

Desarrollada por científicos de METER, la tecnología Complex Dielectric through intersection (CDX) es una tecnología de impedancia patentada que permite realizar mediciones precisas de la humedad volumétrica del suelo (VWC), la conductividad eléctrica (EC) y la temperatura del suelo en suelos minerales y sustratos en un amplio intervalo de salinidades y temperaturas.

Al medir la permitividad dieléctrica compleja, el SOLYX 14 mide de forma independiente tanto la permitividad dieléctrica real (relacionada con la humedad del suelo) como la permitividad dieléctrica imaginaria (en la que influyen las sales). Esto significa que puede obtener mediciones precisas de la humedad en suelos con alta salinidad.
